Fusion360でM6のネジをかいて3Dプリンターで作った。

　こんにちは。今日はネジをつくります。ネジにもいろんなものがありますが、今回は六角ボルトとナットをつくりましょう。寸法は下記のサイトにあります。大きさはM6。

六角ボルト 規格表｜ねじの問題解決 ねじの専門商社 池田金属工業株式会社
六角ナット 規格表 | ねじの問題解決 ねじの専門商社 池田金属工業株式会社

　いいかんじに六角形をスケッチします。

　押し出します。上に円柱をつけます。円柱の直径は6mm。長さは15mmにしました。

　頂上は面取りをしましょう。ナットに組み付けやすくなります。

　ねじをかきます。Fusion360ではねじコマンドがあるのでこれを使います。最近までこの存在を知りませんでした。

　ねじのタイプとかを選びます。ISOのM6を選びましょう。ピッチは1。他にもいろんなピッチがありますが、通常はM6といえばピッチは1です。ここテストに出ます。あとは、モデル化にチェックを入れるのを忘れないでください。

　同様にナットも作りましょう。中央に適当な大きさの穴をあけてください。

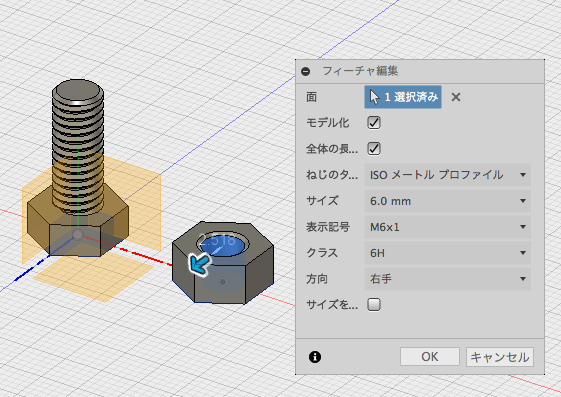

　またネジコマンドをつかいます。ナットの穴を選択すると、今度はめねじがかけます。すごい。

　ナットを移動させて、ボルトに合わせてみます。

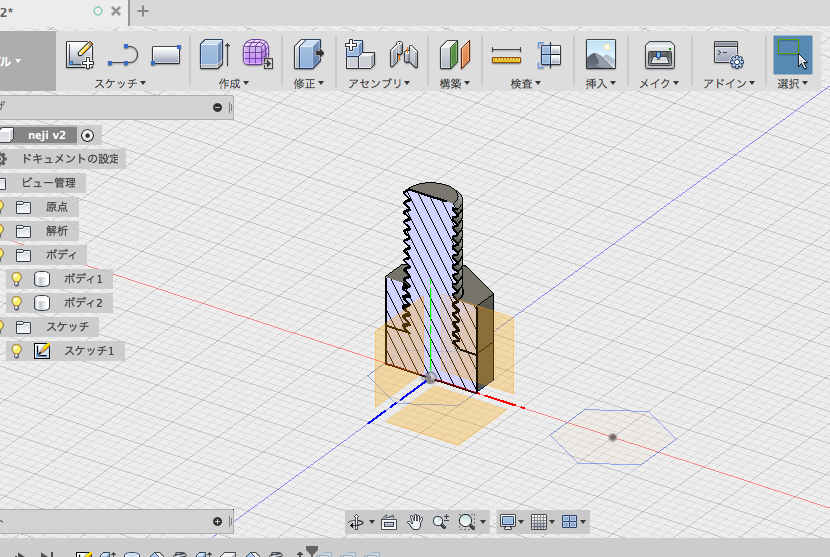

　計測の断面解析を選択します。モデルの断面図を見ることができます。

　わお。

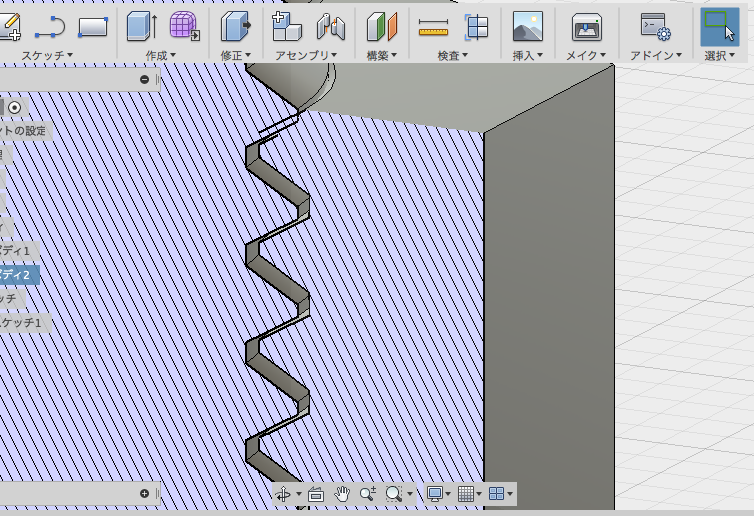

　拡大してみてみましょう。

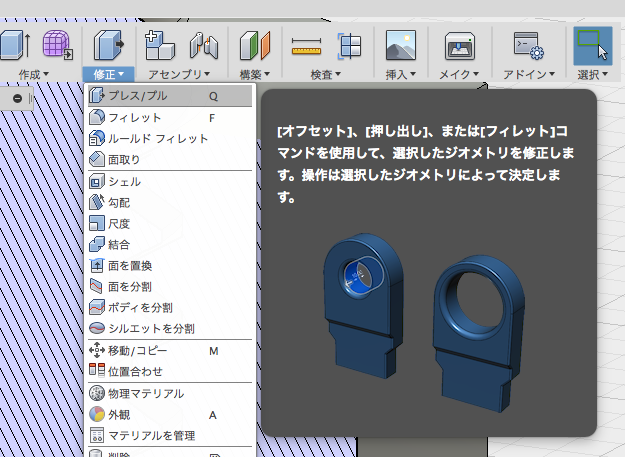

　もとのネジの形のまま3Dプリントするとうまく組みつかないことがあります。そんなときはプレス/プルを使います。

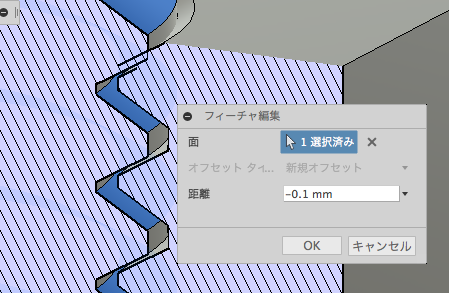

　ボルトの側を全体的に0.1mmくらい小さくしてやります。しゅってなります。

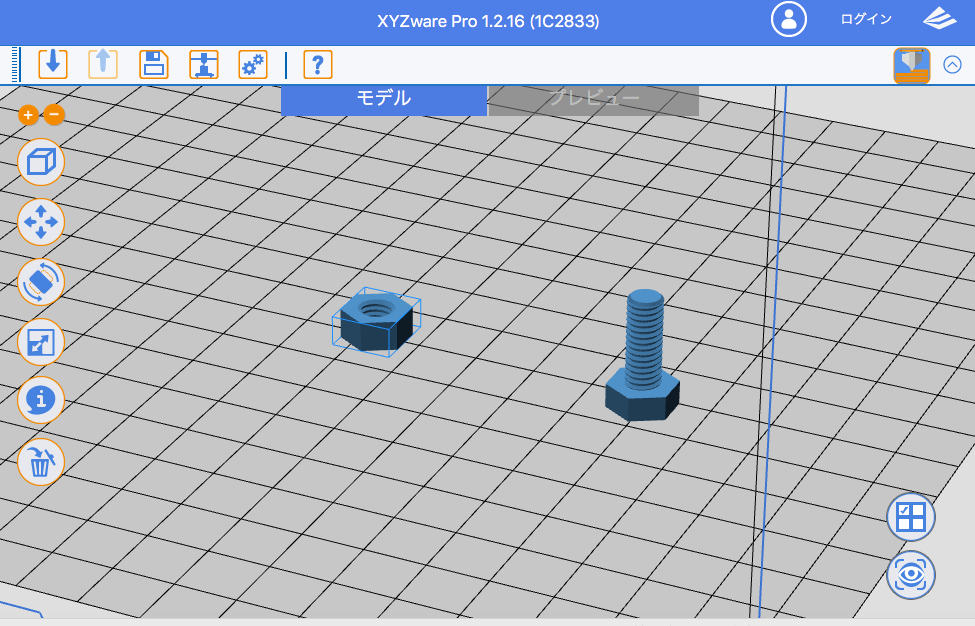

　あとは3Dプリントしましょう。

　はい。

　ちゃんと組めました。よかったですね。

　おわり。
